Hej herinde på dette fantastiske forum.
Jeg er også i gang med at lave en rugemaskine i en flamingokasse. Jeg har forsøgt mig med termostaten med 1 grad nøjagtighed, men kan ikke få det til at fungere, selv om jeg har lavet "varmekasse" med varmepæren på siden af flamingokassen.
Jeg har købt rex-c700 termostaten, men har brug for nøjagtig forklaring på, hvordan jeg monterer strømforsyningen, føleren og varmen til termostaten. Er der mon nogen af jer, der kan hjælpe?

[Fox]

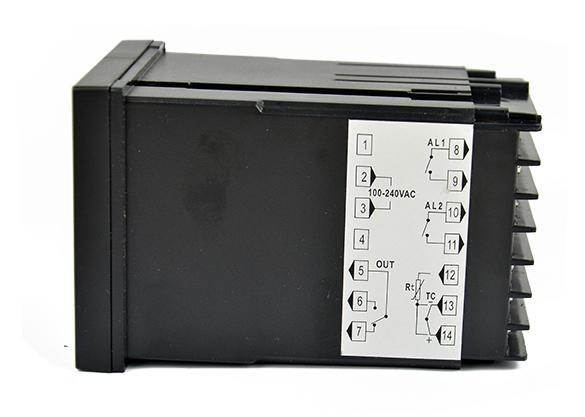

Nu har jeg jo ikke set den, men umiddelbart er der et diagram på siden af den?

Ser den sådan ud: http://ebayimg.cndirect.com/newcdn/TK/0/TK0455-4-wellchange.jpg

Under forudsætning af, at den er til 230 V, så skal det monteres på klemme 2-3.

Føleren (thermocouple) skal monteres på klemme 13-14.

Du har en potentialefri kontakt på klemme 5-6 (under forudsætning af at det er en "relay output")

EDIT: Her er et andet diagram:

[Moe]

Hej Rasmus.
Tak for det hurtige svar og hjælpen.
Det er den termostat, jeg har. Jeg har strømforsyning og føler monteret, som du har skrevet det, men kan jeg bare sætte varmelegemet til 5 og 6? Kan det ligeså godt være 5 og 7?
Der medfølger et relæ. Skal det sidde mellem termostat og varmelegeme, og i givet fald hvordan?

[Fox]

Hej Rasmus.
Tak for det hurtige svar og hjælpen.
Det er den termostat, jeg har. Jeg har strømforsyning og føler monteret, som du har skrevet det, men kan jeg bare sætte varmelegemet til 5 og 6? Kan det ligeså godt være 5 og 7?
Der medfølger et relæ. Skal det sidde mellem termostat og varmelegeme, og i givet fald hvordan?

Hvis du tager et billede af hhv. bagsiden og etiketterne, skal jeg gerne vejlede. Det er svært når jeg ikke kan se tingene. Det "medfølgende relæ", er det et SSR? Og står der SSR på siden af Rex'en?

Tag nogle billeder, så skal du få en opskrift.

[mcquolle]

Hvis den er købt efter den tråd som jeg skrev i herinde, så er det med SSR.

[Moe]

Det medfølgende relæ er et SSR-relæ. Det skulle jeg selvfølgelig have skrevet. Jeg overvejer, om REX'en kan fungere uden relæet. Fungerer kontakten ved klemme 5 og 6 ikke som relæ? Hvis relæet skal bruges, hvor og hvordan skal det så sidde?

[mcquolle]

Her er den korrekte tilslutning.

Bemærk at 2 af ledningerne fra PT100 (Temperaturføleren) har direkte forbindelse med hinanden, og at det er vigtigt at de sidder på klemme 11 og 12.

[mcquolle]

Den virker ikke uden SSR - Der findes flere modeller af C700 - Nogen kræver SSR og andre har indbygget kontaktsæt.

[Fox]

Det medfølgende relæ er et SSR-relæ. Det skulle jeg selvfølgelig have skrevet. Jeg overvejer, om REX'en kan fungere uden relæet. Fungerer kontakten ved klemme 5 og 6 ikke som relæ? Hvis relæet skal bruges, hvor og hvordan skal det så sidde?

Hvad står der på siden? Output: Relay eller Output: SSR?

Hvis der står "relay", virker den uden SSR, og Rex' interne relæ kan benyttes direkte (i stedet for SSR's "relækontakt").

Hvis der står SSR, skal du bruge mcquolles diagram.

MEN: Det er med forbehold for fejl, da jeg stadig ikke har set "patienten" med egne øjne...

[Moe]

Nu har jeg kæmpet med at uploade billeder på flere måder uden held, så det har jeg opgivet. Output er relay, så jeg prøver uden ssr relæet. Jeg skal kun varme med 40-60 watt, så det går nok.
Jeg får nok brug for hjælp til at stille termostaten til 37,5. Så skriver jeg igen.
Tak for den hurtige hjælp - især til Morten med de mange tålmodige sms'er.

[Moe]

Min føler er en k thermo couple sensor. Passer det ikke til c700'eren, for den viser slet ikke den rigtige temperatur ifølge checkup-termometeret?
Er der nogen, der har en brugervenlig manual til setup af c700?

[mcquolle]

Du skal have indstillet den til den rigtige følertype samt til den rigtige skalering.

Med 99% sikkerhed er det denne manual du skal kigge i:

http://sion.rs/download/temperature/ManualREX-C100.pdf

Tryk "set" i 5 sek.

Nu står der "AL1" i displayet.

Tryk "set" indtil der står "LCK" (Ligner LCY)

Benyt "shift" (<) til at vælge det ciffer længst til venstre. Benyt ^ til at rette det til 1. Der står nu "1000". Tryk "set" igen.

Tryk BÅDE "set" og "Shift" i 5 sekunder. Der skulle nu gerne stå "SL1".

SL1 er typen af termoelement som du har. Når nu det er et K-Element skal værdien være "0000". Ret det om nødvendigt og tryk "set".

SL2 skal være "0000" - Ret om nødvendigt og tryk "set"

SL3 uden betydning må ikke ændres

SL4 sættes til "0010"

SL5 sættes til "0010" hvis den er er der.

SL6 sættes til "0001"

SL7 sættes til "0000"

SL8 uden betydning må ikke ændres

SL9 uden betydning må ikke ændres

SL10 sættes til "0001"

SL11 uden betydning må ikke ændres

SLH sættes til dit K-elements max-værdi - Prøv dig frem. Når temperaturen passer har du ramt den rigtige. Prøv med følgende værdier hvis du ikke kender den rigtige: 200-400-600-800-1000-1200-1372-100-300

SLL sættes til dit K-elements min-værdi - Sikkert "0.0"

PGdP sættes til "0001" Giver dig 1 decimal på målingen.

De resterende er ikke så vigtige så vidt jeg husker.
